對于罐直徑不超過3000mm的臥罐，一般只需要測9-15點的數據，通過專用計算軟件，輸人測量數據

計算，即可打印出容積表。
2專用汽車油罐車編制檢定容積表

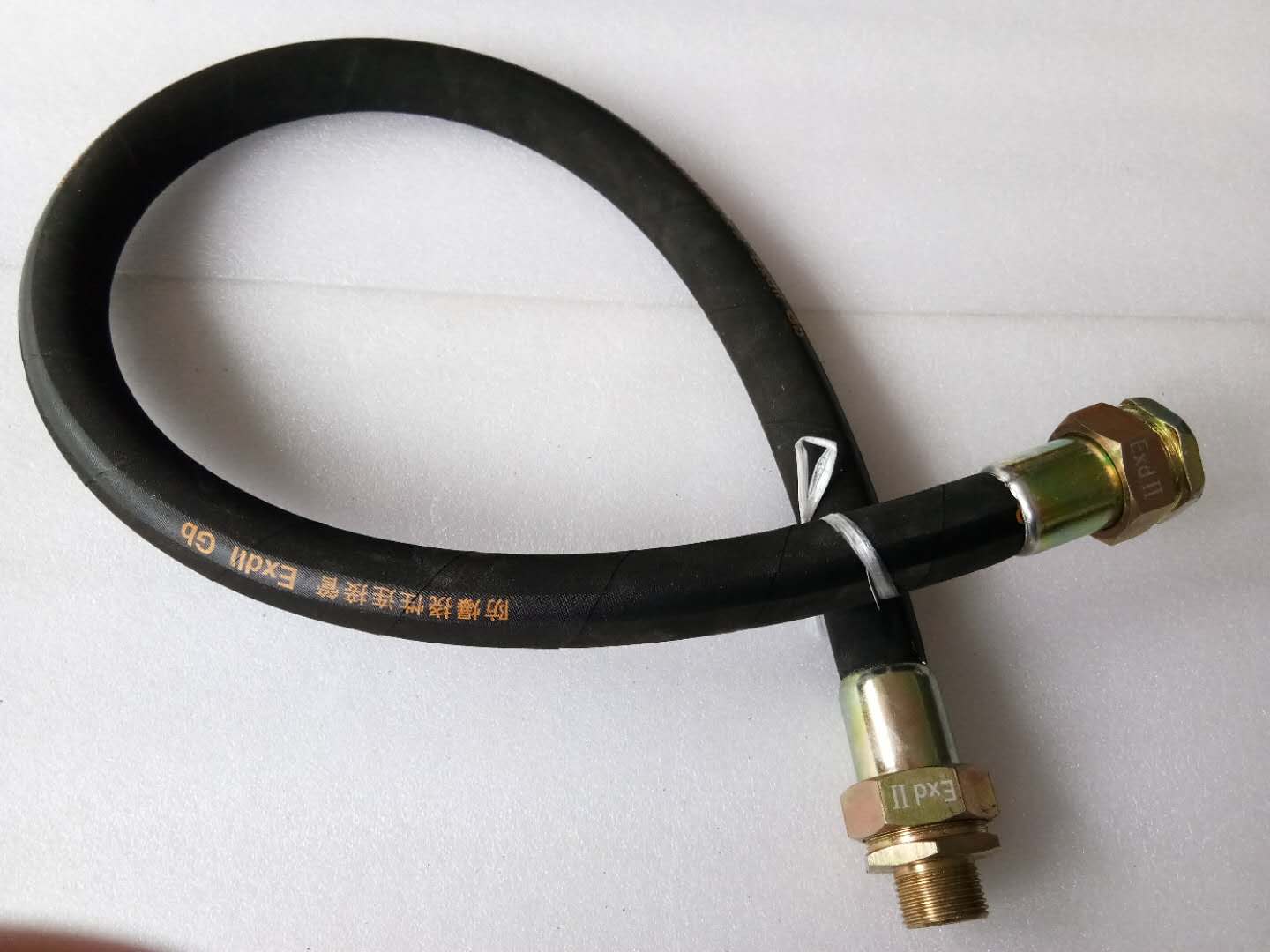

產品：防爆撓性連接管

型號：BNG/NGd

性能：防爆防水防塵防腐

用途：穿電線，保護電纜電線

材質：橡膠黑管、鋼絲編織管、不銹鋼
軟管
內徑：DN15、DN20、DN25至DN125
長度：0.3米、0.5米、0.7米、1米、1.5米、2米至幾百米


(1)編制檢定工藝。專用汽車油罐車編制檢定臥式油罐容積表由專用汽車油罐和管道系統組成，其工藝

流程所示。檢測專用油罐車水平調節臥式通專用汽車油罐車編制檢定容積表工藝
(2)容積表編制檢定。
①把50m左右的經過檢定的油罐車罐體部分硬支起并且調水平。
②將注油油管延伸到油罐底部，通過油罐車向臥式油罐注油，每次注油前后各測量一次罐內油高。取四

個玻璃液位平均值高度，根據油罐車容量表放油前后差值計算出放人臥式油道內的油品體積;測量油品

溫度，并記錄數據，按下式計算其注人臥式油罐內油品體積。
V= Vg[1 +β(T- 20)](4- 6)式中符號同前。
③待臥式油罐內油面平穩后，用測深鋼卷尺測油品實高值、兩次高度測量值之差不超過Imm并記錄。
④在標準容量安全高度范圍內測量，每次液位高不超過200mm。
⑤使用專用軟件，將測量計算數據輸人、即可打印出容量表。
3.大流量電腦抽油機(高精度標準流量計)編制檢定容積表(1)編制檢定工藝。大流量電腦抽油機(高精度

標準流量計)編制檢金定容積表工藝如圖4- 24所示。由儲油容器、拉油包和管道系統組設0O外式治湖
四4-2高精發有市流夏計城制校定容積表工藝流
(2)容積表編制檢定。
①將注油管廷種武法建底萍、油面由下平穩向上增加盡量避免油面波動。
②在計量口處插人帶傳感器時液位議。接觸到計量點位置將信號線引人室內與計算機連接。排油量傳感

信號引人室內與計算機連接。
③抽油機通過流量討問油罐內注油流速約160 ~ 200L min
④每次注人油位高度盡量低于10Omm軟件設定停止高度為總高的95%).注人量盡量達到停止高度。
⑤按照操作程序開啟抽油機電源。進人系統后，點擊“油罐~菜單、按菜單提示退步操車。
⑥保證儲罐內油量滿足被測臥式油罐總?cè)萘康男枨螅瑱z測可連續進行。
⑦由計算機自動記錄注人油量和對應的液面高度，通過專用軟件自動生成容量表、請存。并打印。
通過以上三種方法檢測。使用標準流量計法操作簡單，成本較低，容積表準確可事。
