防爆填料函說明 防爆填料函和防爆格蘭頭區別
??防爆填料函廣泛應用于石油、化工等工業生產中，現有的填料函多為壓入式結構，其是將填料直接裝入內腔里，并通過螺栓將填料壓實在內腔中，進而達到密封的目的，但是在填料的…
點擊數：18074
??防爆填料函廣泛應用于石油、化工等工業生產中，現有的填料函多為壓入式結構，其是將填料直接裝入內腔里，并通過螺栓將填料壓實在內腔中，進而達到密封的目的，但是在填料的過程中很難保證內腔內的填料均勻且無縫隙，而若內腔內部出現空隙則會導致填料手里不均勻，使填料變形進而影響填料的使用壽命;而且填料函的使用環境較為復雜，其中高溫和腐蝕性介質都會影對其使用壽命，若長時間處于高溫狀態或者受到腐蝕性介質的污染，都會極大的縮短填料的使用壽命。
??技術實現要素：
??本實用新型對于上述現有技術的不足，提供了一種防爆填料函。
??本實用新型的防爆填料函，是由壓板、函體和扣蓋構成，所述的函體的頂部螺紋連接壓板，壓板的底部壓緊防腐內套，防腐內套的內壁的上部設有填料，填料的下方設有彈簧，彈簧的頂部和底部分別與填料和扣蓋相抵，扣蓋螺紋連接與函體的底部，防腐內套的底部與扣蓋相抵，函體和防腐內套的側壁設有通孔，通孔的位置于填料相配合，函體的側壁內設有冷卻槽。
??作為本實用新型的進一步改進，所述的冷卻槽是由一個以上的分冷卻槽串聯組成，冷卻槽上設有進水口和出水口，進水口和出水口分別設置于位于函體兩端的分冷卻槽上。
??作為本實用新型的進一步改進，所述的壓板的內側設有防塵圈。
??本實用新型的防爆填料函，其在填料的底部增設彈簧，使填料的受力更加均勻，有效的調節填料預壓力，使得填料不易被損壞;其函體外壁增設的冷卻槽，可以連接外部循環水，使填料函能夠適應高溫環境;在填料與函體之間增設防腐內套，能夠保護填料，避免填料受到腐蝕性介質的侵蝕，進而增長填料的使用壽命。
????防爆填料函安裝步驟及注意事項
????一、根據配電箱接線的需要，剝去合適電纜長度外護套，露出鎧裝金屬層。
????二、留取適當長度的鎧裝切除多余部分，對電纜進行處理。
????三、將處理好的電纜依次穿過零件
????四、金屬鎧裝部分穿過翻出，以做電纜的接地處理。
????五、將配套的SG-100二種填料原料混合調成所需的填料，然后將填 料加到電纜芯線的間隙中及芯線周圍，使其尺寸接近于零件2的內徑，同時零件3的空腔中也加入適量填料。
????六.、將零件3的錐件插入到鎧裝內
????七、.將零件1擰在配電箱的入口孔上。
????八、.防爆填料函安裝完畢后應保證填料套內充滿填料，無氣泡等現象，以免影響其性能。
????注意：
????1.穿線操作時應注意，不要損傷電纜的護套。
????2.填料前應將電纜擦凈，填料后零件上多余填料擦凈。
????螺牙規格：公制牙MG螺牙，德制PG牙，英制G(PF)管制螺牙，美制NPT錐形螺牙。

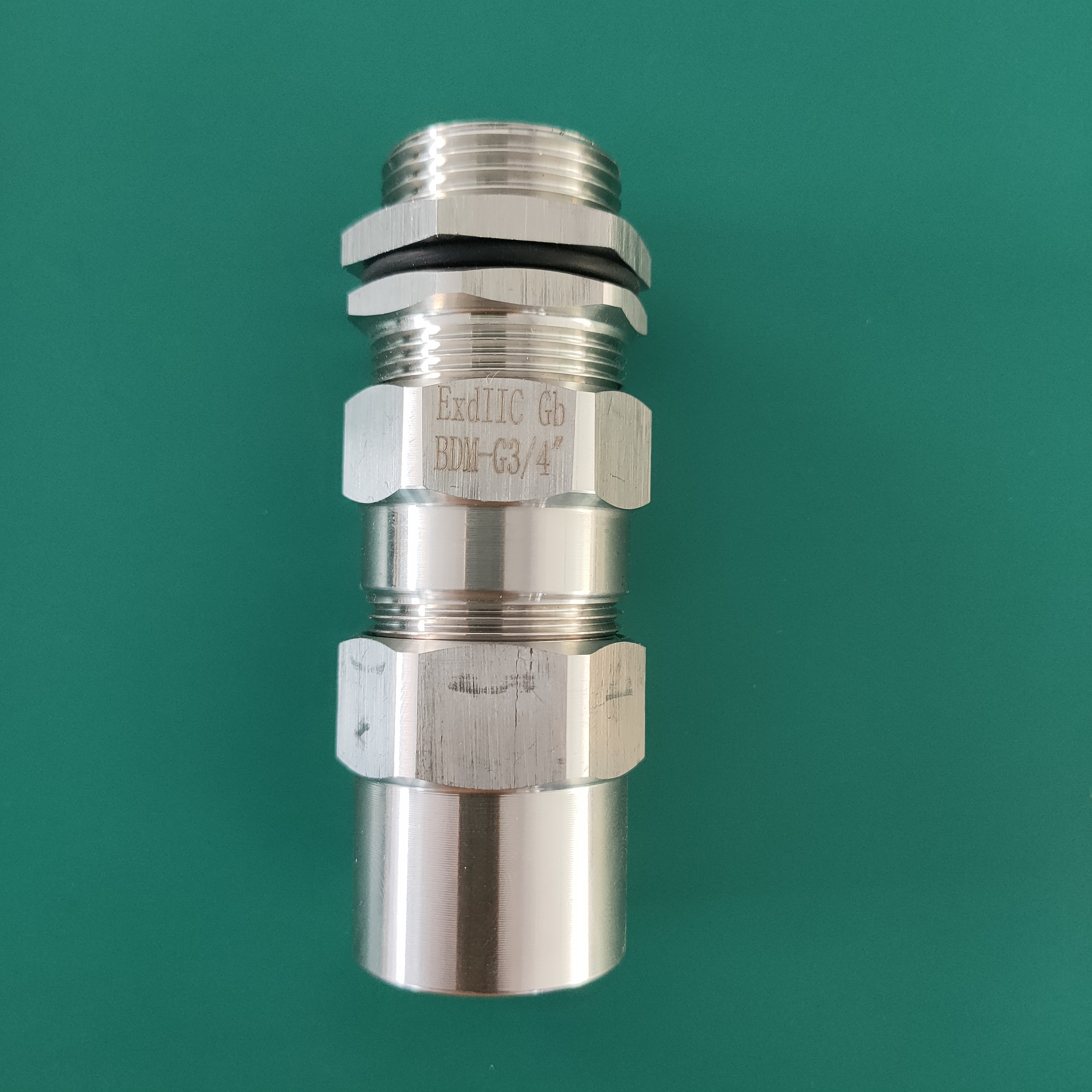

????產品說明：本款不銹鋼鎧裝防爆填料函采用優質304不銹鋼原材料配合先進數控機床精加工制成，內置隔爆襯套和鎧裝電纜卡環，防爆功能特強，適合各類鋼帶，鋼絲鎧裝電纜。電纜鎖緊采用填料密封，防護性能好.具有快捷安裝，安全可靠，防護性能好，防爆性能優越等特點，另抗拉力特強，可防水、防塵、抗鹽、耐弱酸、酒精、油、油脂及一般溶劑，。
????防護等級 ：在規定的卡口范圍內，并使用密封圈旋緊迫緊頭，達到IP65-10Bar
????工作溫度 ：-40℃~+120℃短時可達+150℃
????使用方法：先將鎧裝電纜外層剪開，然后固定在鎧裝電纜卡環上，最后旋緊迫緊螺帽即可。
????適用場所 ：1區.2區危險場所及IIA.IIB.IIC類爆炸性氣體環境。
|
公制鎧裝防爆填料函 |
|||||
|
螺牙規格 |
產品編碼 |
電纜范圍 |
螺紋長度 |
鋼帶厚度 |
|
|
公制 |
(mm) |
L(mm) |
min |
max |
|
|
M20 |
EXd14-M20g |
6.1～14.0 |
12 |
0.1 |
0.4 |
|
EXd17-M20g |
9.5～17 |
12 |
0.1 |
0.4 |
|
|
M25 |
EXd16-M25g |
9.5～15.9 |
12 |
0.1 |
0.4 |
|
EXd29-M25g |
18.7～29 |
16 |
0.1 |
0.7 |
|
|
M32 |
EXd25-M32g |
18.7～25 |
16 |
0.1 |
0.7 |
|
EXd35-M32g |
22.9～35 |
16 |
0.1 |
0.7 |
|
|
M40 |
EXd30-M40g |
22.9～30 |
16 |
0.1 |
0.7 |
|
EXd42-M40g |
26～42 |
16 |
0.1 |
0.8 |
|
|
M50 |
EXd35-M50g |
26～35 |
17 |
0.2 |
0.8 |
|
EXd48-M50g |
35.5～48 |
17 |
0.2 |
0.63 |
|
|
M63 |
EXd45-M63g |
35.5～45 |
17 |
0.2 |
0.63 |
|
EXd45-M63g |
45.6～62 |
17 |
0.2 |
0.63 |
|
|
M75 |
EXd55-M75g |
45.6～55 |
19 |
0.3 |
0.63 |
|
EXd74-M75g |
57～74 |
19 |
0.3 |
0.81 |
|
|
M100 |
EXd72-M100g |
57～72.1 |
19 |
0.3 |
0.81 |
|
EXd79-M100g |
60.4～79 |
19 |
0.3 |
0.81 |
|
|
EXd93-M100g |
76～93 |
19 |
0.3 |
0.94 |
|
|
英制鎧裝防爆填料函 |
|||||
|
螺牙規格 |
產品編碼 |
電纜范圍 |
螺紋長度 |
鋼帶最大厚度 |
|
|
英制 |
(mm) |
L(mm) |
min |
max |
|
|
G1/2 |
EXd13-G1/2g |
6.1～13.4 |
12 |
0.1 |
0.4 |
|
EXd17-G1/2g |
9.5～17 |
12 |
0.1 |
0.4 |
|
|
G3/4 |
EXd16-G-3/4g |
9.5～15.9 |
12 |
0.1 |
0.4 |
|
EXd29-G-3/4g |
18.7～29 |
16 |
0.1 |
0.7 |
|
|
G?1" |
EXd25-G1g |
18.7～25 |
16 |
0.1 |
0.7 |
|
EXd35-G1g |
22.9～35 |
16 |
0.1 |
0.7 |
|
|
G1?1/4 |
EXd-G30-1-1/4g |
22.9～30 |
16 |
0.1 |
0.7 |
|
EXd42-G-1-1/4g |
26～42 |
16 |
0.1 |
0.8 |
|
|
G1?1/2 |
EXd35-G-1-1/2g |
26～35 |
17 |
0.2 |
0.8 |
|
EXd48-G1-1/2g |
35.5～48 |
17 |
0.2 |
0.63 |
|
|
G?2" |
EXd45-G2g |
35.5～45 |
17 |
0.2 |
0.63 |
|
EXd62-G2g |
45.6～62 |
17 |
0.2 |
0.63 |
|
|
G2?1/2 |
EXd55-G2-1/2g |
45.6～55 |
19 |
0.3 |
0.63 |
|
EXd74-G2-1/2g |
57～74 |
19 |
0.3 |
0.81 |
|
|
G?3" |
EXd72-G3g |
57～72.1 |
19 |
0.3 |
0.81 |
|
EXd79-G3g |
60.478.5 |
19 |
0.3 |
0.81 |
|
|
EXd93-G3g |
76～93 |
19 |
0.3 |
0.94 |
|
|
G?4" |
EXd93-G4g |
76～93 |
19 |
0.3 |
0.936 |
|
美制鎧裝防爆填料函 |
|||||
|
螺牙規格 |
產品編碼 |
電纜范圍 |
螺紋長度 |
鋼帶最大厚度 |
|
|
英制 |
(mm) |
L(mm) |
min |
max |
|
|
NPT1/2 |
EXd13-NPT1/2g |
6.1～13.4 |
12 |
0.1 |
0.4 |
|
EXd17-NPT1/2g |
9.5～17 |
12 |
0.1 |
0.4 |
|
|
NPT3/4 |
EXd16-NPT-3/4g |
9.5～15.9 |
12 |
0.1 |
0.4 |
|
EXd29-NPT-3/4g |
18.7～29 |
16 |
0.1 |
0.7 |
|
|
NPT?1" |
EXd25-NPT1g |
18.7～25 |
16 |
0.1 |
0.7 |
|
EXd35-NPT1g |
22.9～35 |
16 |
0.1 |
0.7 |
|
|
NPT1?1/4 |
EXd-NPT30-1-1/4g |
22.9～30 |
16 |
0.1 |
0.7 |
|
EXd42-NPT-1-1/4g |
26～42 |
16 |
0.1 |
0.8 |
|
|
NPT1?1/2 |
EXd35-NPT-1-1/2g |
26～35 |
17 |
0.2 |
0.8 |
|
EXd48-NPT1-1/2g |
35.5～48 |
17 |
0.2 |
0.63 |
|
|
NPT?2" |
EXd45-NPT2g |
35.5～45 |
17 |
0.2 |
0.63 |
|
EXd62-NPT2g |
45.6～62 |
17 |
0.2 |
0.63 |
|
|
NPT2?1/2 |
EXd55-NPT2-1/2g |
45.6～55 |
19 |
0.3 |
0.63 |
|
EXd74-NPT2-1/2g |
57～74 |
19 |
0.3 |
0.81 |
|
|
NPT?3" |
EXd72-NPT3g |
57～72.1 |
19 |
0.3 |
0.81 |
|
EXd79-NPT3g |
60.478.5 |
19 |
0.3 |
0.81 |
|
|
EXd93-NPT3g |
76～93 |
19 |
0.3 |
0.94 |
|
|
NPT?4" |
EXd93-NPT4g |
76～93 |
19 |
0.3 |
0.936 |
??防爆填料函和防爆格蘭頭區別
??防爆電纜填料函使用在隔爆型上的;防爆格蘭我們叫防爆電纜接頭屬于增安型
